Hvad er monteringstyperne for hydraulisk cylinder?

Som en vigtig aktuator i det hydrauliske system erhydraulisk cylinderrealiserer maskineriets frem- og tilbagegående bevægelse ved at omdanne hydraulisk energi til mekanisk energi. Den er kraftfuld og fungerer gnidningsfrit, og den er derfor blevet brugt bredt i mange industrier såsom entreprenørmaskiner, landbrug og bilfremstilling. For hydrauliske cylindre er det meget vigtigt, hvordan man installerer dem. Hvis de ikke er installeret korrekt, vil det føre til fejljustering, overdreven slitage og endda systemfejl. Derfor kan valg af den korrekte monteringstype hjælpe med at undgå ovenstående problemer og sikre en jævn drift af den hydrauliske cylinder.

Hydrauliske cylindre kan monteres ved at bruge gaffel, tap, fodmontering, flangemontering osv. Hver monteringstype har sine egne særskilte funktioner og anvendelighed. Dernæst vil vi specifikt diskutere disse almindelige monteringstyper til hydrauliske cylindre.

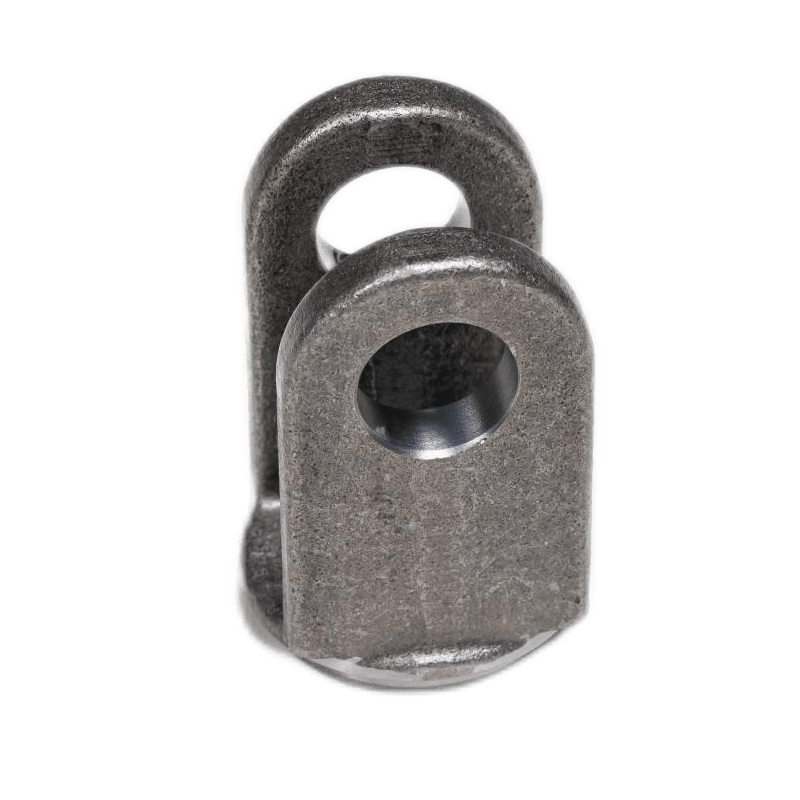

Clevis

Gaffelen er en "U"-formet montering svejset til enden af ​​tønden eller stangen. Den opnår ophængning og fiksering af den hydrauliske cylinder gennem den U-formede struktur, hvilket tillader den hydrauliske cylinder at svinge frit inden for et bestemt vinkelområde for at tilpasse sig forskellige arbejdskrav. Gaffelbeslag bruges normalt i bevægeligt maskineri og giver mulighed for begrænset rotationsbevægelse.

Trunnion

Tappen består af stifter placeret på begge sider af den hydrauliske cylindercylinder og bruges til at understøtte de hydrauliske cylindre i samlingen. Trunion-beslaget kan integreres med de fleste stangmonteringstyper. Det gør det muligt for den hydrauliske cylinder at dreje radialt i et plan, hvilket letter jævn rotationsbevægelse. Det giver større fleksibilitet.

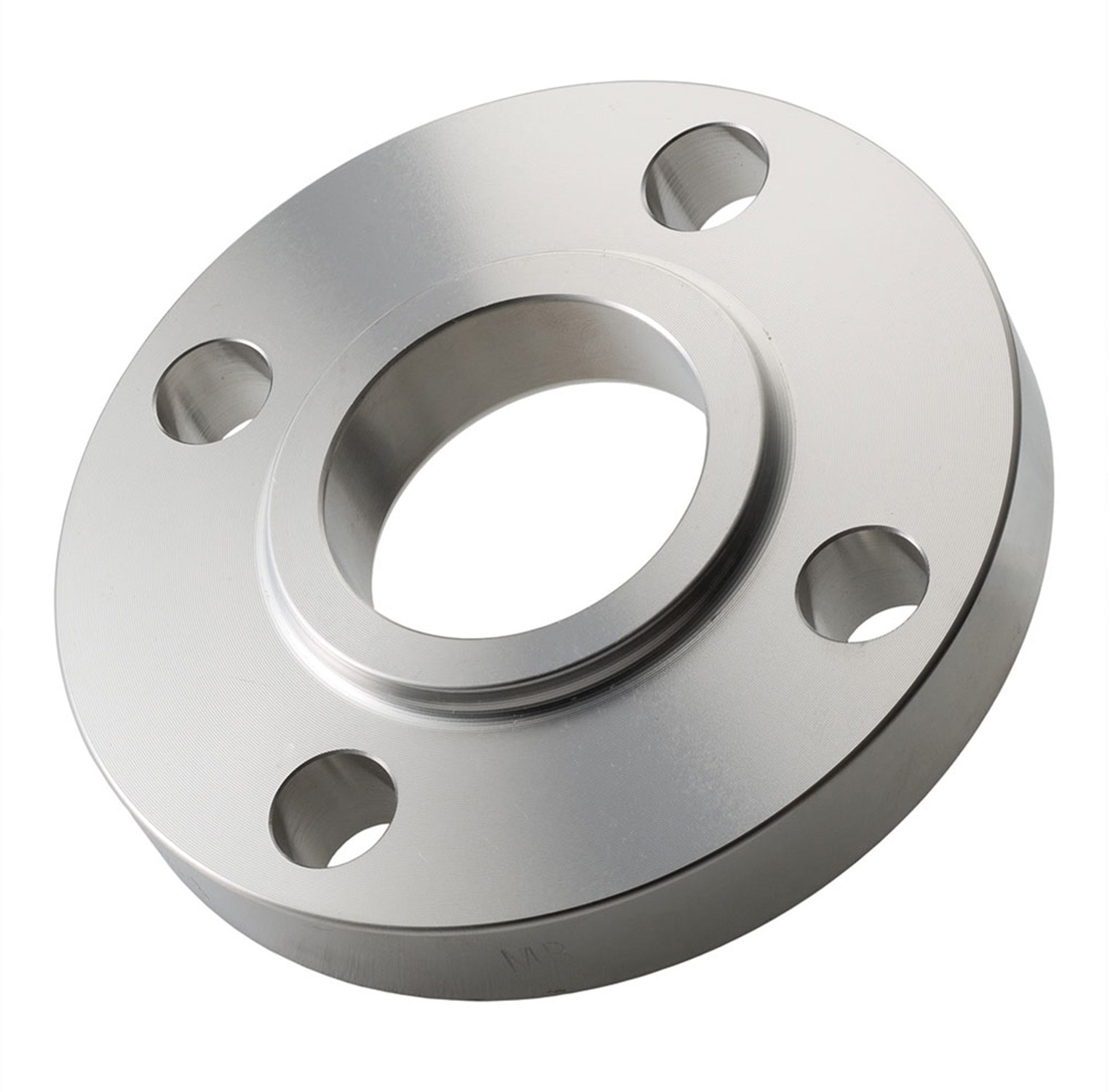

Flange

En flange er en komponent, der tæt forbinder en hydraulisk cylinder med andet mekanisk udstyr eller rørledninger gennem kombinationen af ​​flangeplader, bolte, pakninger og andre dele. Flangen er fastgjort med højstyrke bolte for at sikre pålideligheden af ​​forbindelsen. Den har høj forbindelsesstyrke og fremragende tætningsydelse, hvilket gør den velegnet til hydrauliske systemer i stor skala, især udmærkede i miljøer med højt tryk og tung belastning.

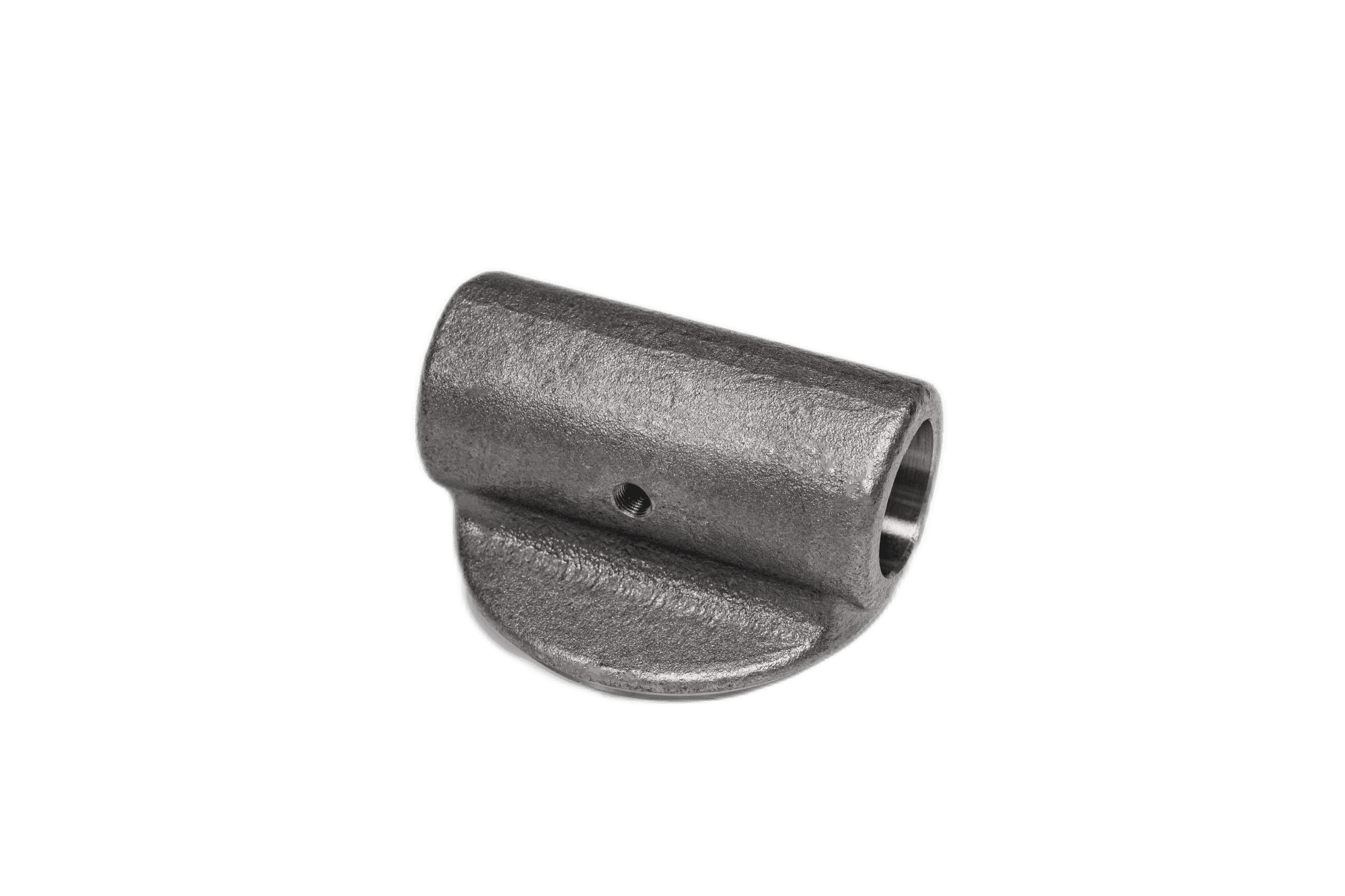

Tværrør

Tværrøret er et rør svejset på tværs af enden af ​​tønden eller stangen, det kan forbinde den hydrauliske cylinder med andre hydrauliske komponenter eller udstyr for at danne et stabilt hydraulisk system. Tværrørets design gør hele systemstrukturen mere kompakt, sparer plads og kan modstå kræfter fra flere retninger på samme tid, hvilket gør den velegnet til komplekse arbejdsmiljøer.

Valg af den bedst egnede monteringstype til hydrauliske cylindre kræver overvejelser fra flere aspekter, såsom anvendelsestype, belastningsretning, installationsrum osv. I praktiske applikationer bør den passende monteringstype vælges baseret på specifikke anvendelsesforhold. TOLENG er en professionel producent afhydrauliske cylindremed over 20 års erfaring. Vi er villige til at samarbejde med dig om at vælge den bedst egnede hydrauliske løsning til dit udstyr.
